正反转速传感器 HK-862F



概述:

霍尔正反转速传感器采用霍尔元件,钢铁材质导磁体触发,传感器内置电路对该信号进行放大、整形,输出稳定的方波信号,测量频率范围更宽,输出信号更精确稳定,能实现远距离传输。安装简单,防水防油,已在电力、石化、航空等测速领域得到广泛应用。(HK-862霍尔转速传感器为单方向转速传感器, HK-862F霍尔转速传感器为正反转转速传感器)霍尔转速传感器抗干扰性能强,外壳为不锈钢螺纹结构,便于安装固定,内部灌浇密封,可适用于烟雾、油气、水汽等恶劣环境中。

用途:

适用于工业给水泵、水轮机、压缩机和鼓风机等旋转类机械的零转速和反

转速的监测和保护。

技术参数:

1.输出信号:方波脉冲信号

            其峰峰值等于工作电源电压幅度,与转速无关

2.工作电压:DC12 - 24V

3.转速范围:1-20000/分(1~60齿)

4.测量范围: 0-20KHz

5.测速齿轮形式:模数2 - 4 (渐开线齿轮)

6.测量精度:正负一个脉冲

7.齿宽:大于5mm

8.工作温度: -20 ~ +120

9.螺纹规格: M16X1.0

10.安装间隙: 1-2mm

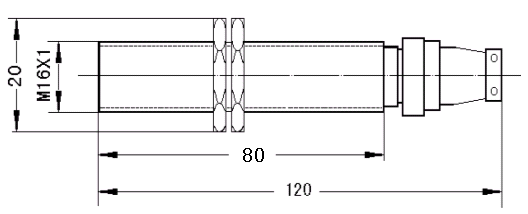

外形尺寸:



安装尺寸:





 正反转速传感器波形示意图







两个信号输出有相位差,先到的脉冲信号为正,后到的脉冲信号为负。两个信号线也可换位调整。



接线方式:

1.红色:+12-24V          2.黑色:0V

        3.白色:信号一           4.绿色:信号二
