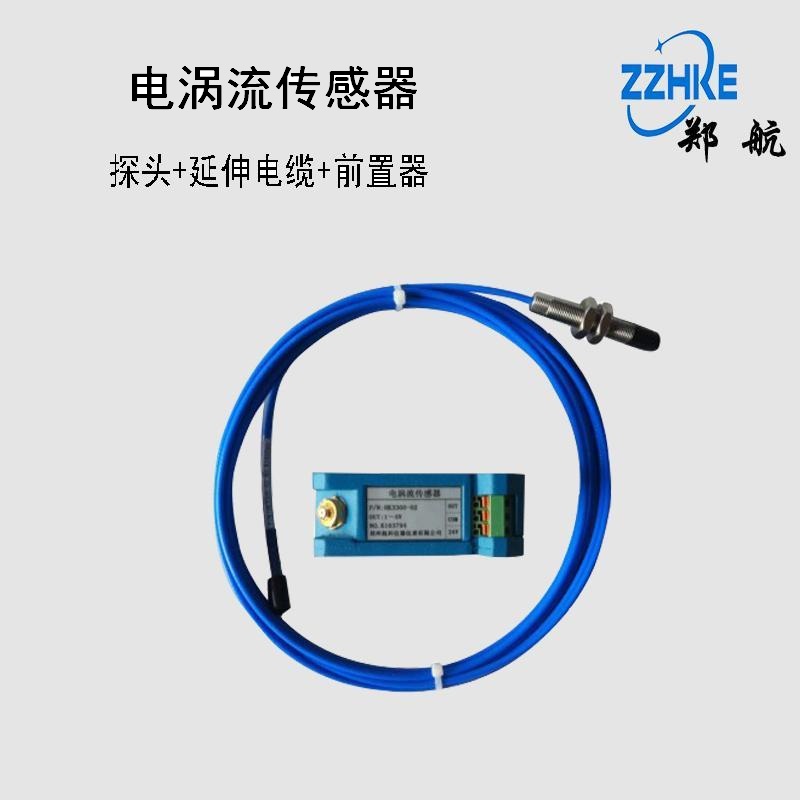

电涡流传感器 HK-3300

概述:

郑州航科生产的电涡流传感器是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油等介质的影响等优点,因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。

列如:

径向和轴向的轴位移

胀差

轴偏心

轴振动

键相

转速

为满足各种测量方案的需要,我们提供了多种规格的电涡流传感器,如按探头规格(直径)区分则可分为HK3300Φ8mm、HK3300Φ11mm、HK3300Φ25mm三种规格,如果按系统电缆总长(探头电缆长度+延伸电缆长度)区分则可分为5m和9m两种类型。



一、简 介

    随着DCS系统的普及,传统的二次仪表的功能基本上都能由DCS系统实现。轴位移变送器将传感器采样的位移信号经变送器线性化、归一化处理后,直接输出4-20mA信号。轴位移变送器与电涡流传感器探头配接,取消了变送器或仪表,减少了接线环节和安装环节,减少了故障率,它将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模块化,增强了系统的集成度,体积小,提高了可靠性。

轴位移变送器为直接与DCSPLC接口提供一种简便、低成本的方式监测旋转机械转子的轴位移。对主机、辅机设备如汽轮机、压缩机、风机、泵、电机等进行轴位移实时监测,能真正起到对这类设备进行保护。它测量准确、稳定可靠,抗干扰性能

强。



二、技术指标

    1、供电电源:+24Vdc,最大工作电流小于20mA

    2、输    入:电涡流传感器探头。

3、灵 敏 度:8mA/mm

4、输    出:420mA,最大负载电阻500Ω。

5、精    度:<±1%

    6、输出纹波:≤20mV

7、频    响:010KHz

8、温    漂: ≤0.1%℃。

9、外形尺寸: 90mm(W)×35mm(L)×70mm(H)

 10、安装尺寸:底板安装51mm×51mm,采用四个M4×12 GB29-76螺栓安装;

               导轨安装,可以方便地安装在标准35mm导轨上。

11、接线方式:采用SpringLoc 端子,有自动紧固的功能,不需要安装工具即可接线,由于不需要螺栓固定,不会发生松动。

    12、工作温度: -3080

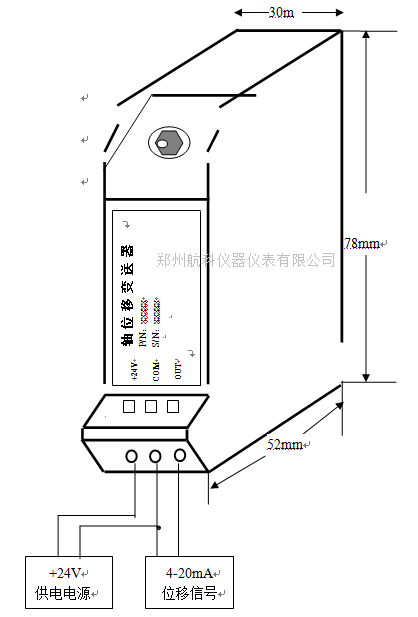

三、外形尺寸和接线方式:




四、安装使用:







注: 安装传感器应保证探头的头部与安装面之间不小于一定的距离,工程塑料头部体要完全露出安装面,否则应将安装面加工成平底孔或倒角。





       HK-3300系列电涡流传感器主要技术参数

传感器型号

HK-3300Φ8mm

i Φ8mm

HK-3300Φ11mm

i Φ11mm

HK-3300Φ25mm

i Φ25mm

探头直径(mm

8

11

27.1

静态线性范围(mm

2

4

12.7

静态灵敏度(V/mm≤1.0%

8

4

0.8

静态幅值线性度

±2.0%

±5.0%

动态幅值线性度

±10%

静态零值误差

0.5%

静态幅值稳定度

0.5%

动态参考灵敏度误差

3.0%

静态幅值重复性

1.0%

频率响应

05KHz(0.5dB)

系统温漂

0.1%

测量范围中点间隙(mm±5%

1.8

3

9

测量范围中点电压(V±5%

-10

-10

-7.08

被测物材料、形状

金属材料,基准材料为45#钢,轴,平面,轴上测量盘

轴的直径不小于(mm

80

——

——

测量盘直径不小于(mm

18

30

70

电源电压(V

-20~26Vdc

功耗(mA

12

12

15

输出负载

10KΩ

标定时环境温度

20±5

存储

温度

前置器

-35~+100

探头

-40~+177

电缆

-40~+177

使用

温度

前置器

-30~+70

探头

-40~+150

电缆

-40~+150

系统总重(标准配置)

500g±3%

700g±3%

系统电缆总长±10%

5m或9

延伸电缆长度±5%

4m、4.5m、8m、8.5

探头电缆长度±5%

1m、0.5

相对湿度(具有接头保护时,无浸水)

100%冷凝

海拔高度限制

<2000m

正常工作环境

无强磁场、无腐蚀性汽液体、无强振源

型号选择



外壳防护等级

不低于IP20

传感器外壳最高表面温度

不得超过135

绝缘电阻

500MΩ

绝缘强度

500V
