一体化转速变送器 HK-862B

概述:

  HK-862B转速变送器采用霍尔元件,钢铁材质导磁体触发,变送器内置电路对该信号进行采集、频压转换、放大、整形、V/I 转换,输出稳定的4~20mA 电流信号,测量范围更宽,输出信号更精确稳定,能实现远距离传输。安装简单,防水防油,已在电力、石化、航空等测速领域得到广泛应用。

技术参数:

1.输出信号: 与转速成正比的4~20mA 电流信号

2.工作电压: DC24V

3.测量范围: 0~5000RPM(1-60齿)(量程可选)

4.测速齿轮形式: 模数2~ 4 (渐开线齿轮)

5.工作温度:-30~+130C

6.螺纹规格: M16 X 1.0

7.重量: 100g

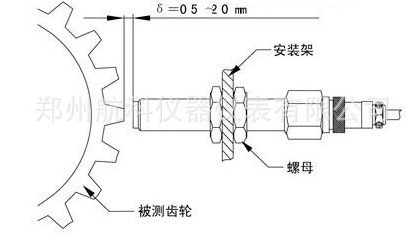

8.安装间隙; 0.5~2mm

使用说明:

l、引线说明: 引线输出为三芯屏蔽电缆,其中红线为DC24V,蓝线接0V,黄线接电流输出,屏蔽线接大地或OV

2、调试: 将电流表正端接黄线,负端接监线; 电源DC24V 正端接红线,负端接蓝线;不加信号时,电流显示应为4mA,当加至所需量程时,电流显示应为20mA



接线方式:

  1.红线DC24V   2.蓝线OV   3.线信号输出   4.屏蔽线
