一体化振动变送器 HK-9200



1、产品简介:

随着现在工业自动检测系统随着DCS系统的普及,传统的二次表的功能基本都能由DCS系统实现,而DCS系统只需要一个420mA的信号输入即可。郑州航科仪器仪表有限公司生产的一体化机壳振动变送器能很好地满足这种要求。HK-9200 系列一体化振动变送器具有体积小、质量轻、一体化结构,坚固耐用耐高温、耐冲击,防水防爆,耐恶劣环境多种安装、多种振动量程范围,可满足各种场合的应用要求。这种一体化振动变送器相应于测量值提供4-20mA的电流输出。并具有很好的稳定性、可靠性及很强的抗干扰能力。

2、应用范围:

 郑州航科仪器仪表有限公司生产的一体化机壳振动变送器广泛应用于电力、钢铁、石化、煤矿等行业的鼓风机、离心机、压缩机、汽轮机、水泵、电机、风扇、大型泵类、涡轮增压器等旋转机械和其它设备测振。设备运行时的各种振动量是估量设备运行是否正常的重要指标。

3、技术指标:

1.测量范围:频率:10300Hz

振幅:0200um    0500um     0800um(峰峰值)


烈度:020mm/s   025mm/s    050mm/s(真有效值)

2.测量精度:±0.5 ,线性误差≤1%FS
3
.测量方法:垂直或水平

4
.输出信号:电流输出: 420mA(负载≤1KΩ
5
.环境温度:-1065
(相对湿度≤85%
6.
供电电压:DC24V (功耗≤3W

7.
外形尺寸:35×75mm

8.
固定螺孔:M10×1.5×10mm

9.  外壳材料:不锈钢

10. 重量:350g左右



4、产品尺寸

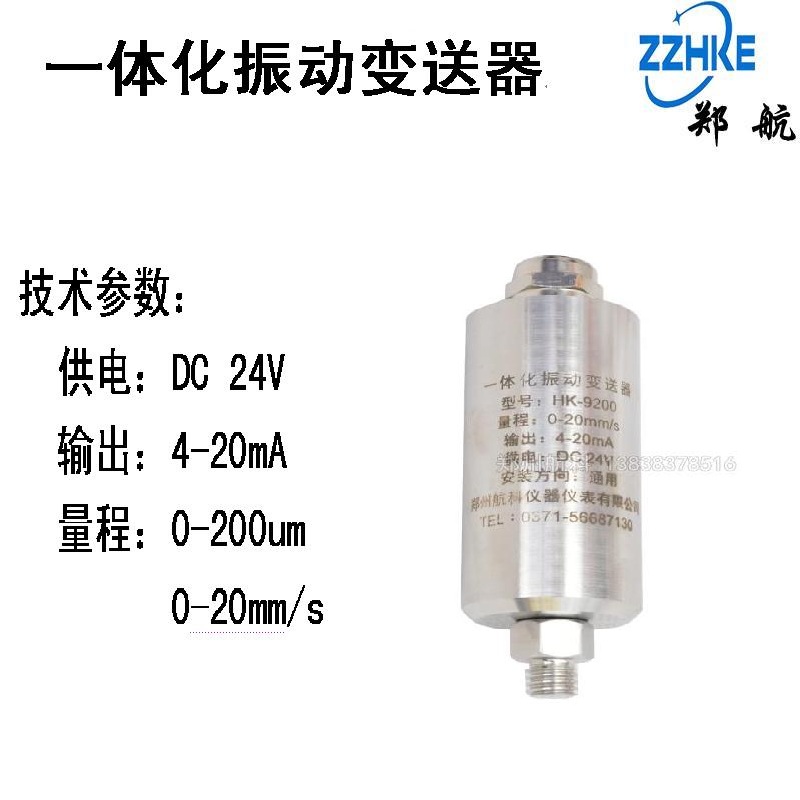

                         一体化振动变送器产品图



5.接线方式:

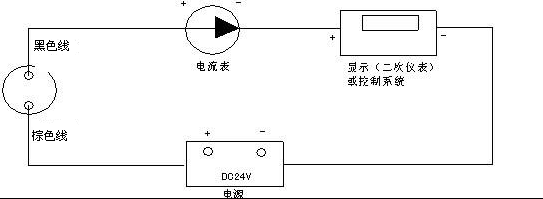

                    一体化振动变送器接线图
