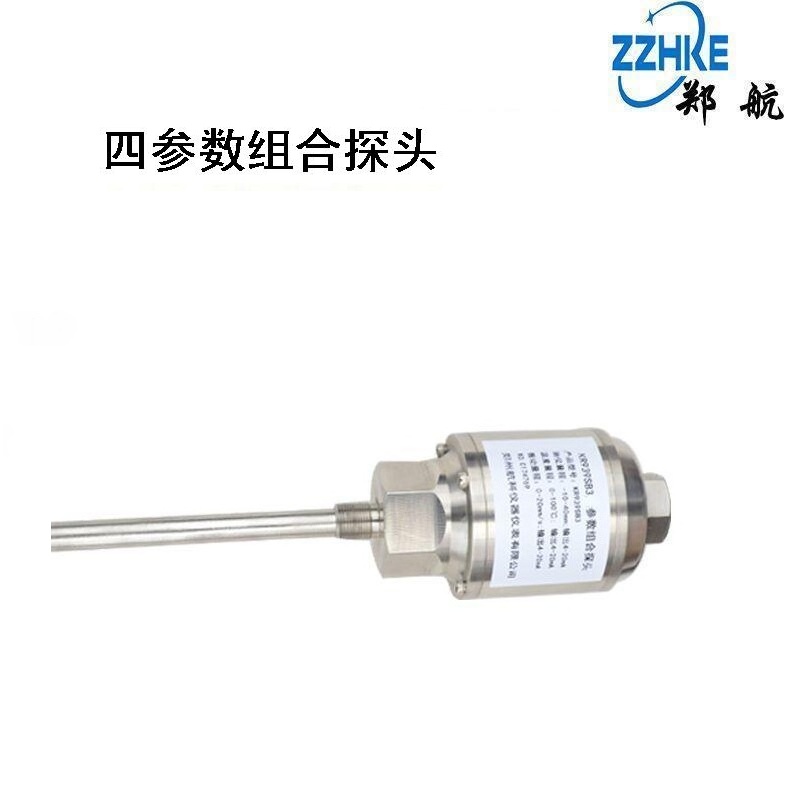

HK-8401 四参数组合探头

简介:

 一体化四参数组合探头,是冷却塔风机安全监控系统中一种非总线结构的通用型组合变送器。该探头能够全方向监测受控设备最为关键的安全运行指标---机械振动。它同时完成XYZ三个方向的振动测量以及减速箱内部润滑油温度的测量。探头内部采用微振动传感器,传感器获取的振动信号再经由带通波器、变换器、放大器、真有效值转换器,最终由电压/电流驱动电路产生出与振动烈度成正比的420mA标准电流信号。该探头中集成了四个两线制420mA变送器,即可以与风机安全监控器配接,也可以直接与计算机数据采集测控系统(DCSPLC)连接使用。

技术参数:

1.外型和安装结构:探头为不锈钢全封闭防水结构,探头是以外螺纹形式,安装于风机减速箱的螺纹安装孔中,温度探杆插入减速箱内。螺纹规格和探杆插深可在定货时申明。
2.
振动测量特性:(XYZ三个正交方向指标相同)

3.振动测量范围:020 /s

4.温度测量特性: 温度测量范围:0100
5.信号输出特性:DC/420mA准两线制输出。出厂前封装一条8芯屏蔽电缆,在外部进行输出连接。
6.
供电特性:推荐工作电压:24 V ,空载工作电压:15V(内设电压极性反接保护),最大工作电流:30mA/每路变送器
7.
负载特性:负载阻值范围:0~1250Ω(供电24V时) ,最大负载电阻测算(含传输线内阻): Rmax=V15/0.02 (其中V为供电电压)
8.
电气连接:按接线示意图。
9.
环境特性:环境温度范围:-2080

            环境湿度范围:0100

10.接线与维护:电缆必需严格用硅橡胶做好密封!定制长度为1015m的预封装电缆
*
该探头可以长期免维护使用。
