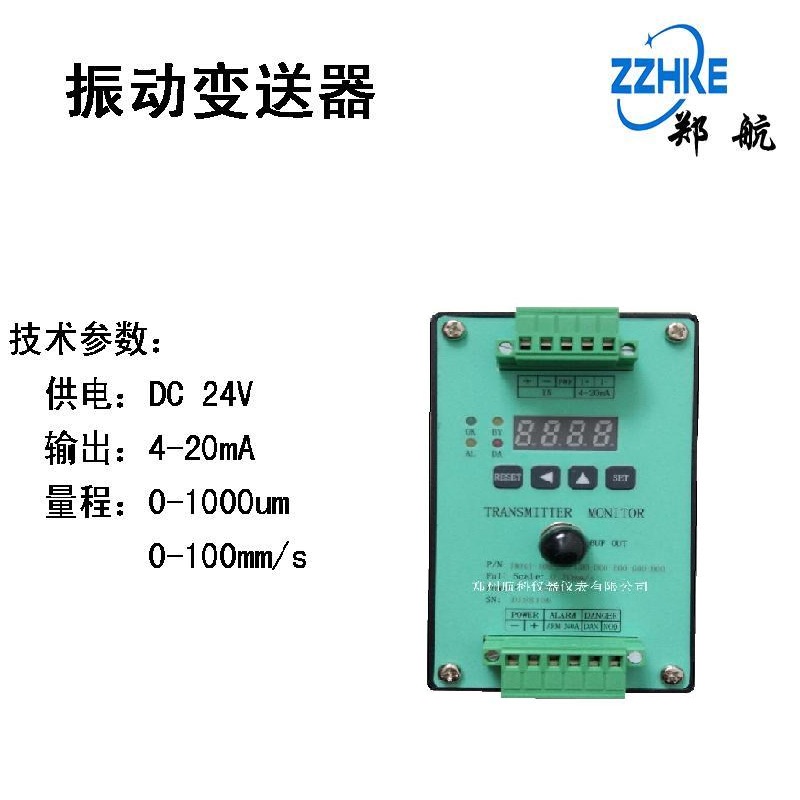

ZHZD-01BX 振动变送器

一、 概述

振动变送器可广泛使用于电力、冶金、石化、钢铁和造纸行业等的大型旋转机械振动(轴承盖的振动)的测量和保护控制。主要监测旋转机械转子的振动,监测由于转子的不平衡、不对中、机件松动等引起的振动增大。

振动变送器外部是金属壳,柔性薄膜面板,内部使用贴片元件。在技术上则运用等精度测量的原理,并采用了单片机技术,精心设计而成,经过长期的运行试验考核,其性能稳定,可靠安全。

振动变送器现场安装方便,可采用导轨或螺钉安装。变送器上带有显示,方便现场设置参数。

二、主要技术指标:

外接电源:  +24VDC±10%

    耗:  2W

    入:  磁电传感器或压电传感器

输入点数:  1

输出模式:  420mA(负载≤500Ω

★注    意:  记录输出和输入电源不共地。

报警方式:

报警设定点  2点(+警戒,+危险,)

继电器状态  常失电

继电器输出  2组常开继电器(警戒,危险)

触点容量    250VAC/5A30VDC/5A

报警延时    19秒内可选

    度:

        1.5%

标准输出    1%

频率响应:  101kHz 1%   磁电式传感器

               0.21kHz 1%  压电式传感器

工作环境:

工作温度    -2070

存储温度    -3085

相对湿度    2095%无冷凝

显示和参数调整方式:自带显示数码管,参数调整可以在现场使用按键直接更改。

三、主要功能:

    程:050mm/s0800um0~5g 可选,用户可在仪表选型时订制,由厂方预先设定。

状态指示灯:

OK指示灯:  绿色发光二极管, 常亮时表示系统工作状态正常; 如果不亮,则表明传感器及与之相连的线路工作状态不正常,同时报警回路切除,需要检查传感器及线路或仪表,故障排除后,系统进入正常监测状态,灯自动转入常亮。

ALARM指示灯:黄色发光二极管,用来指示警戒报警状态;灯亮表示警戒报警继电器动作,灯和继电器动作是同步的。

DANGER指示灯:红色发光二极管,用来指示危险报警状态;灯亮表示危险报警继电器动作,灯和继电器动作是同步的。

BYPASS旁路灯:黄色发光二极管,常亮时表示,当达到报警值,继电器不动作,而警戒与危险报警指示灯亮。其状态可设。

报警功能:

警戒报警值:用户在选型时订制,由厂方预先设定,或通过面板上的按键进行调整。

危险报警值:用户在选型时订制,由厂方预先设定,或通过面板上的按键进行调整。

报警延时功能:仪表的这一功能增加了报警的可靠性,此延时时间仅对危险继电器有效,延时时间由厂方预先设定,或通过面板上的按键进行调整。

报警复位功能:

当发生报警后,报警状态分为自锁和自复位两种方式;自锁时,报警功能始终保持,在监测情况正常后,需RESET键复位;自复位时,在监测情况正常后报警功能自动解除。用户可在仪表选型时选择其中一种方式,此功能由厂方预先设定。或通过面板上的按键进行调整。出厂默认自动复位方式。

自诊断功能:

任何输入系统的故障,如探头破裂,线路故障等都可被仪表自动检测出来,显示窗会显示错误代码信息,“OK”灯不亮,同时切除 “警戒”和“危险”报警回路,电流输出为2.0mA左右。

、安装使用

系统连接

系统连接包括将传感器探头、变送器以及DCS系统之间的电气连接,以组成能投入工作的测量系统。

连接示意图如下:







传感器安装

      磁电式传感器,由SIGCOM端输入,电缆屏蔽层接SHLD,信号无正负区分。

      压电传感器可由SIG和COM两端输入,电缆屏蔽层接SHLD,信号有正负区分







变送器的安装

变送器对工作环境的要求比探头严格得多,通常将它安装在远离危险区,其周围环境应该无腐蚀性气体,干燥、震动小,环境温度与室温相差不大。在机器旁安装,为了保证变送器工作安全可靠,有必要采用专用的安装盒。

为了防止不同地电位造成的干扰,必须采用单点接地。变送器外壳是用铝铸造而成,为了屏蔽外界干扰,在变送器器内部已将壳体与信号端联接;安装底板和导轨卡座均为工程绝缘塑料,这样可以保证在安装变送器时,使变送器壳体与大地隔离(即 “浮地”)。



五、一体化轴位移变送器的安装机械图:

外形尺寸:高×长×深=121mm×71mm×67mm(加接线端子后深度最小80mm





参数设置:

在参数设置状态下,面板上的左显示窗显示需设置的参数类别,右显示窗显示所设置的参数状态(参数值)。

按键说明

在仪表进行功能操作时,依次切换不同的设置项,将所设的参数值存储到机器,然后进入下一项参数设置状态;

在仪表进行功能操作时,使数码循环左移1位;

在仪表进行功能操作时,使对应位的数码增1;



清除仪表对报警状态和危险的记忆,复位继电器,在参数设置过程中,按压此键,可退出当前参数设置。

参数设置:

次序

LED显示窗

符号或其参数

1

SPA

SPA符号表示量程

2

50.0

50.0表示满量程为50.0mm/s,设置量程参数10.050.0

3

AL

AL符号表示警戒报警

4

15.0

15.0表示振动为15.0mm/s 时警戒报警输出,设置量程参数050

5

AS

AS 符号表示警戒报警延时时间

6

2

2表示警戒报警输出延时为2秒,设置参数119

7

DA

DA 符号表示警戒报警

8

25.0

15.0表示振动为25.0mm/s 时警戒报警输出,设置量程参数050

9

DS

DS符号表示危险报警延时时间

10

2

2表示危险报警输出延时为2秒,设置参数119

11

PST

PST符号表示继电器复位方式,

12

1

0自锁,1 自恢复,2旁路

13

FAC

工厂菜单,除本公司专业人员外,其他人员不得使用





     键,可循环改变需设置参数值的位数,同时相应位的数码管发出闪烁。

     键,可使当前闪烁的数值加1,从而可以使数值从0到9循环改变。

注:在以上设置过程中的任何时候,按复位键可终止当前设置
