一、概述
郑州航科生产的智能转速监测保护仪(智能转速表)是采用单片机为核心的智能转速监控保护仪表。该监控仪表具有:转速监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监测和保护。
l 传感器信号输入
智能转速表的传感器输入方式:1.磁阻式转速传感器, 2.霍尔传感器
测速盘齿轮齿数:1~60齿
l 超速保护和转速报警
智能转速表设有二个转速报警界限值。只要被测转速超过任一设定值,智能转速表前面板上报警指示灯或危险指示灯亮,同时报警继电器或危险继电器动作,输出开关信号。
l 电流输出
相对于测量转速,智能转速表4~20mA模拟量输出,对应转速为0~3500rpm。(注:3500 rpm为出厂设置,用户可根据需要对该参数进行设置)
注:如有特殊,满度值需在定货时说明。
二、技术指标
1. 显 示:5位红色LED
2. 信号输入:1.磁阻式转速传感器
2.霍尔传感器
3. 测量范围:0~65000rpm
4. 显示精度:±1rpm
5. 报警、危险:满量程内任意设定
6. 报警输出:AC250V/
7. 电流输出:4~20mA
8. 外形尺寸:160×80×
9. 开孔尺寸:152+1×74+

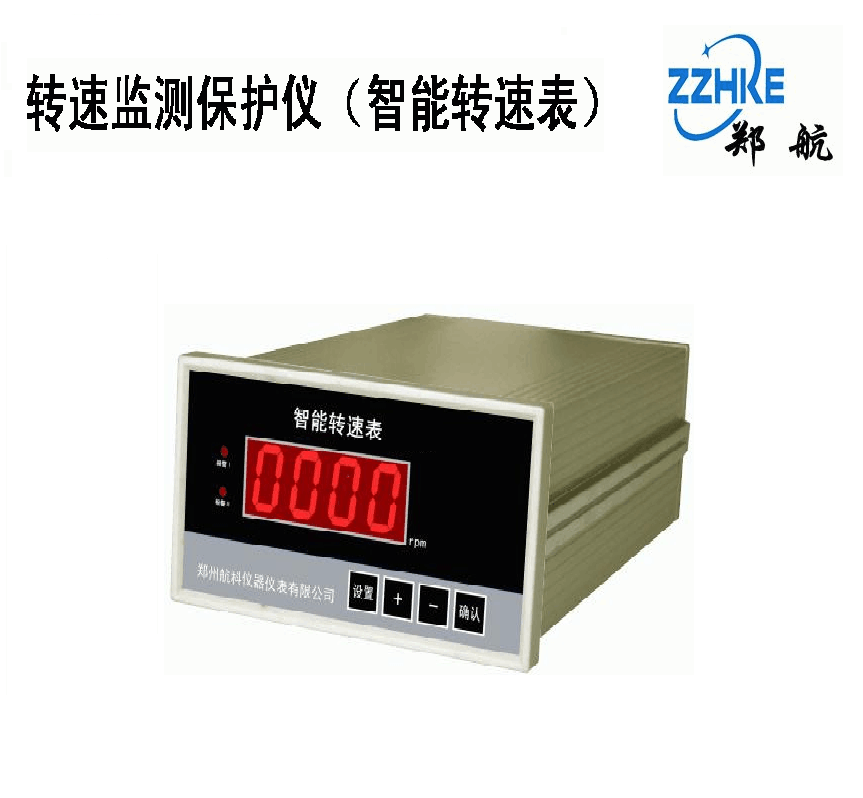

三、前面板各功能键说
1—显示框:
在运行状态下,显示转速值;在参数设置状态下,显示参数标志和参数值;
2—报警指示灯:
当测量值超过报警设定范围时,该报警指示灯亮;
3—参数设置键
按住该键约3秒,进入参数设置状态;在参数设置状态下,可进行参数设置;设置完参数后,按住约3秒,退出参数设置状态;
4—+键
在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数加1,按3秒连加;
5—-键
在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数减1,按3秒连减;
6—确认键
在参数设置状态下,按该键进入参数编辑状态,在编辑完参数后,按该键确定修改好的参数。
通电后,仪表处于运行状态下,面板显示通道测量值。
本仪表各种参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下:
参数标志 |
参数说明及出厂值 |
E1– |
报警Ⅰ(3300rpm) |
P1– |
报警Ⅱ(3350rpm) |
L1– |
量程(3500rpm) |
CS– |
齿数(60齿) |
注:在参数设置状态下,显示框中显示参数标志,按确认键后显示对应的出厂参数值。
1、先按住“设置”三秒后进入设置状态。
2、用“+”“—”键选择相应参数,一级报警一(E1)、二级报警一(P1),与量程20mA输出相对应的测量值(L1),齿数(CS)。
3、选择相应设置参数后,按“确定”键进入,用“+”“—”键调节相应参数(一级报警,二级报警,量程与齿数)。注:按住“+”“—”键三秒后进入快速调节状态。设置完成后按“确定”键保存,或按“设置” 键取消修改值。最后按住“设置”三秒后退出设置状态。
注:在出厂时齿数设定为缺省值1齿。

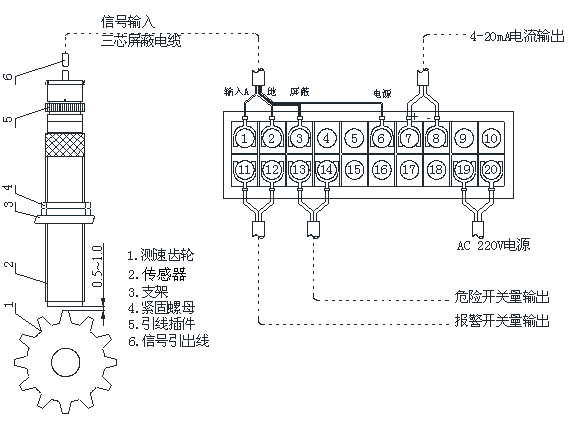

五、端子板接线示意图及传感器的安装
