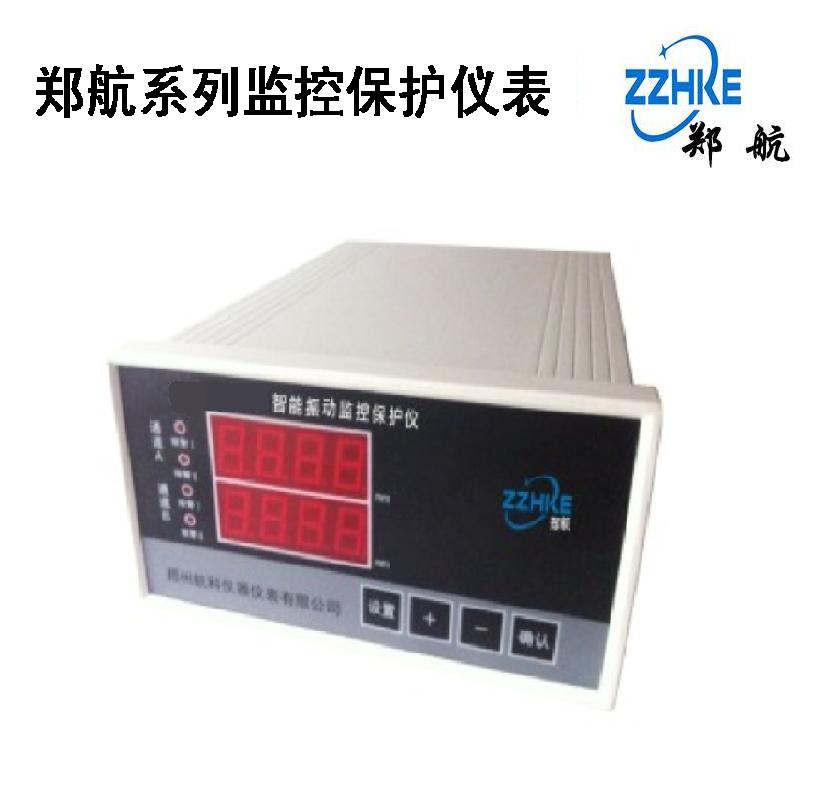

胀差监控保护仪 ZH-204D/C

产品概述:

    胀差监控保护仪是精密测控仪表,配接电涡流位移传感器,用于连续监测旋转机械在启停和运行过程中大轴或转子的轴向位置。轴向位移是机器内部,转子沿轴心方向,相对于止推轴承二者之间的间隙而言,轴向位移的测量,可以指示旋转部件与固定部件之间轴向间隙,对于旋转机械,如蒸汽轮机,燃汽轮机,水轮机,离心机和轴流压缩机等,轴承位置是一个十分重要的信号,过大的轴向位置将引起大的机构损坏,而轴向位移监控仪,对止推轴承的损坏,可提出早期报警和保护。完全实现数字化,稳定性好、准确性高、操作简单、维护方便可靠。

主要功能

汽轮机、水轮机、压缩机、鼓风机、离心机等旋转类机械的轴向位置的监视和保护.

功能说明:

1. 显示功能

轴向位移测量值、报警、停机设定值,可分别在LED数码管上显示。

2. 报警功能

报警、停机、输入信号故障分别由LED发光管指示。

3. 报警延时时间设定功能

报警延时时间调整范围0~3秒,以防止现场干扰引起误报警。

4. 自诊断功能

任何输入系统的故障,如探头磨损,导线接触不良或折断均能检出,同时切断报警、停机输

出回路。

具备上电,掉电检测功能,同时断开报警输出回路,能有效地抑制监控仪误报警。

5. 输出接口

设有4-20mA电流输出通用接口,可与计算机、DCS、PLC系统,无纸记录仪等设备连接。



技术参数:

1. 传感器输入:电涡流位移传感器,频响:0~5KHz

2. 显示方式: 4位0.8英寸LED数字显示,准确度:±0.5%

3. 测量范围: -2.0~+2.0mm(无特殊要求按±1.5mm生产)

4. 电流输出:4~20mA,负载≦500Ω

5. 报警接点容量:AC220V/3A,DC28V/3A

6. 工作环境: 温度:0~55℃ 相对湿度:≤95%

7. 工作电源: 220VAC±10% 50Hz

8. 整机尺寸: 160(宽)×80(高)×200(深)mm



量程选择:

1— -3.0~0~+5.0mm;

2— -4.0~0~+6.0mm;

3— -5.0~0~+5.0mm;

电流输出:

0 1— 4~20mA;

0 2—1~5VDC;

传感器选择:

1— Ф8mm传感器;

2— Ф11mm传感器;

3— Ф18mm传感器;

4— Ф25mm传感器;
